改造TP-Link WR841N无线路由器天线

技术文摘 情绪21℃ 8年前 (2011-05-11) 21503次浏览 7个评论

由于用到无线的地方和无线路由器之间隔了两堵水泥墙,信号衰减的挺厉害,不过在笔记本上倒是能维持55%左右的信号质量,但是用HTC Desire S的无线上网,却经常发生信号中断的情况,也许真的是因为自己给HTC Desire S加装了个NillKin保护套导致信号大打折扣,不过就算不戴套,也只有2格到1格不稳定的跳动,戴套后,基本都是动不动就掉线,郁闷了几天,终于有了改造路由器天线的想法,也看过网上的很多土制的改良方案,亲自尝试过给天线加装了半身易拉罐,但是基本没什么效果,也许是准心这些扣的不好,不过算那些东西太烦人了,于是放弃了。

后来又通过网上的搜索,得知路由器自带的天线一般都只有2DB~3DB,还有就是天线都是不可拆卸的,于是有了改造路由器的想法,于是通过淘宝购买了两根延长线,两根10DB全向天线,两根SMA的转接线。今天配件到齐后,就开始着手改装了。

先看下本人原来路由器的工作状态,其实是放在家里面一间储物室中,自己划了一个范围作为“网络中心”所有上网工程都集中在这了。照片没拍反,路由器是倒置吸在上面的一块储物支架上的,由螺旋螺丝固定。夏天到了,前几天刚刚DIY加装了个散热风扇,风被“折射”从右边吹入路由器,左边热气排出,效果非常好,关闭风扇的时候路由器很烫,开启风扇后,路由器拔凉拔凉的~

改造TP-Link WR841N无线路由器天线

风扇现在是转动的,只是数码相机快门让风扇处于停滞状态了

改造TP-Link WR841N无线路由器天线

路由器先下架准备拿来改装,露出两个固定的螺丝

改造TP-Link WR841N无线路由器天线

不过没了路由器,不能上网很郁闷,还好有台备用的老爷机TP-R402M,虽然不是无线的,但是现在可以派上用场。

改造TP-Link WR841N无线路由器天线

好了,需要的东西都到齐了。

改造TP-Link WR841N无线路由器天线

路由器很好拆,只要拆开四只脚的黑色垫片就能看到螺丝了,接下来就很简单了。

改造TP-Link WR841N无线路由器天线

路由器拆开后就这副样子,没什么该注意的地方。

改造TP-Link WR841N无线路由器天线

要做的就是把这两条自带天线焊下来

改造TP-Link WR841N无线路由器天线

整块电路板都可以脱离外壳操作

改造TP-Link WR841N无线路由器天线

我发现最难的反而是新买来的转接线的剥皮工作,线实在是太细了,比火柴的一半还细,操作要非常细心,三层皮很难把握住力度,一不小心就会切断最里面的。

改造TP-Link WR841N无线路由器天线

焊新的转接线完工。本人仅在高中上物理课的时候玩过电烙铁,焊工不行,将就了,至少内芯和屏蔽线焊的还算是过得去哈。

改造TP-Link WR841N无线路由器天线

完工后,不急着上壳,先分别试下两天线的效果,一根一根试,还真奇怪不接天线的时候笔记本真的就找不到信号,一接上就有了

改造TP-Link WR841N无线路由器天线

单根天线的效果,信号强度百分比平均为98%,改造前的自带双天线收发才55%,看来改造是有效果的。

改造TP-Link WR841N无线路由器天线

接下来来替换原天线孔的位置,这个地方时要用点暴力的,否则根本拿不出来。世界这么乱,装纯给谁看,来点暴力吧。

改造TP-Link WR841N无线路由器天线

郁闷,这孔太大,转接口的螺丝无法固定在上面,整个都可以穿进穿出。。。。

改造TP-Link WR841N无线路由器天线

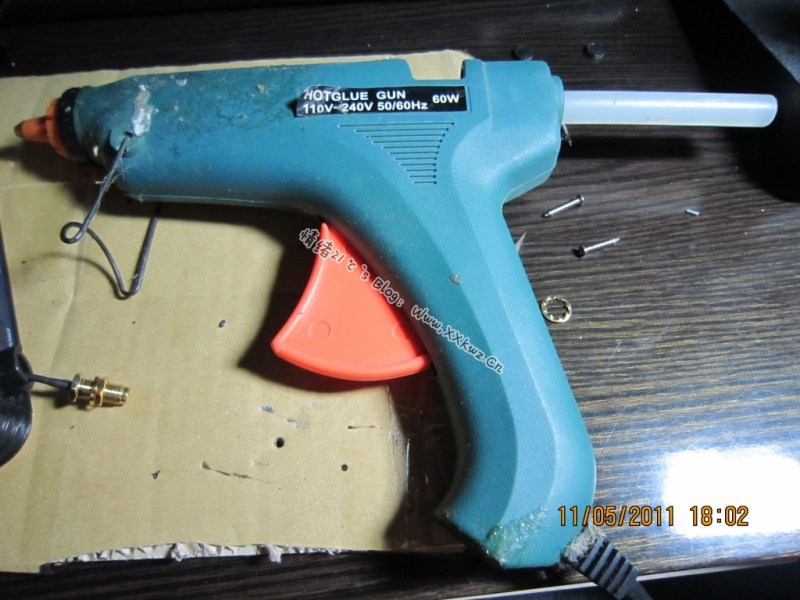

这个时候,就需要用到热熔枪了,不适合用玻璃胶,因为玻璃胶的干燥要几天,而热熔枪是热熔塑料的,吹一下马上就固定硬化了。

改造TP-Link WR841N无线路由器天线

套个闲置的天线在上面比较好操作,打上热熔塑料,要马上插入孔中,硬化的太快了。

改造TP-Link WR841N无线路由器天线

塑料在孔里硬化后,这样就算成型了。

改造TP-Link WR841N无线路由器天线

基本完工的样子。

改造TP-Link WR841N无线路由器天线

在最后合盖前来张整体特写。

改造TP-Link WR841N无线路由器天线

完工!!!就是这样子啦~~10DB天线怎么那么长。。。

改造TP-Link WR841N无线路由器天线

我到这里还没算完,还没加装延长线呢,这个简单,先把路由器安装回“网络中心”,然后接上买的延长线。

改造TP-Link WR841N无线路由器天线

我将两根天线藏在了这样的位置,这是在储物室内拍摄的。

改造TP-Link WR841N无线路由器天线

本次改装到此结束,最后说下效果。

这是隔了两堵墙,也就是我一直放笔记本的位置测到的,信号稳定的简直就是直接把路由器放在身边。

改造TP-Link WR841N无线路由器天线

改造前的自带双天线的信号强度百分比只有55%,而现在是非常稳定的停留在98%接近100%了。

改造TP-Link WR841N无线路由器天线
